01 系統總體架構

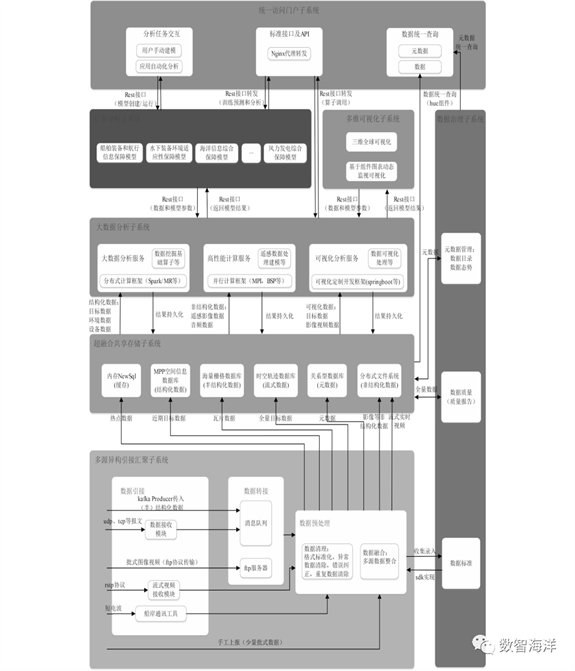

船舶與海洋大數據分析服務的建設內容和任務主要有海洋數據引接、數據存儲、數據分析、可視化子系統、數據服務與應用等研究內容。系統的總體架構如圖1所示。
圖 1 海洋大數據智能分析平臺總體架構
02 接口設計
2.1 外部接口設計

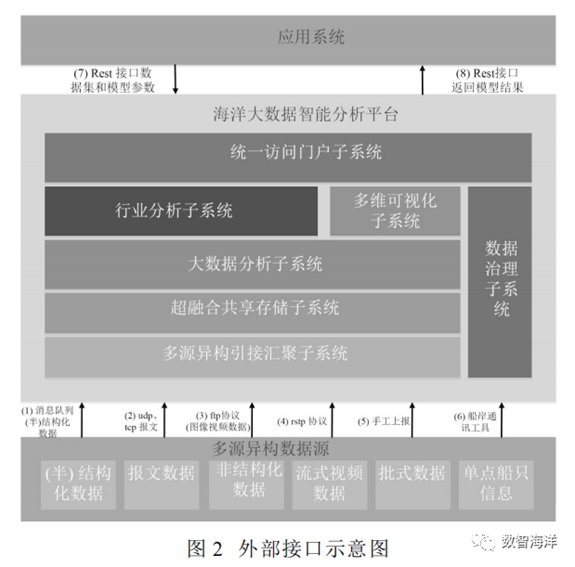

船舶與海洋大數據分析服務主要包括引接匯聚子系統、數據治理子系統、超融合共享存儲子系統、大數據分析子系統、行業分析子系統、統一訪問門戶子系統6個部分。其中外部接口包括引接匯聚子系統與源數據的接口、大數據分析子系統與外部應用系統的接口，其外部接口如圖2所示。
2.2 內部接口設計

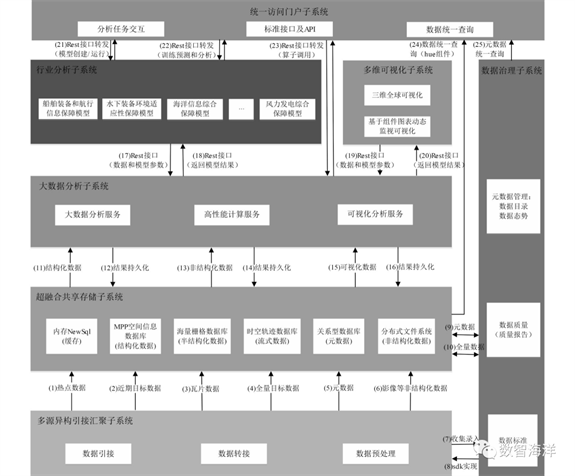

船舶與海洋大數據分析服務的內部接口主要包括引接匯聚子系統與超融合共享存儲子系統的接口、引接匯聚子系統與數據治理子系統的接口、超融合共享存儲子系統與數據治理子系統的接口、超融合共享存儲子系統與大數據分析子系統的接口、大數據分析子系統與行業分析子系統的接口，內部接口如圖3所示。
圖 3 內部接口示意圖
03 業務流程
3.1 用戶手動建模訓練

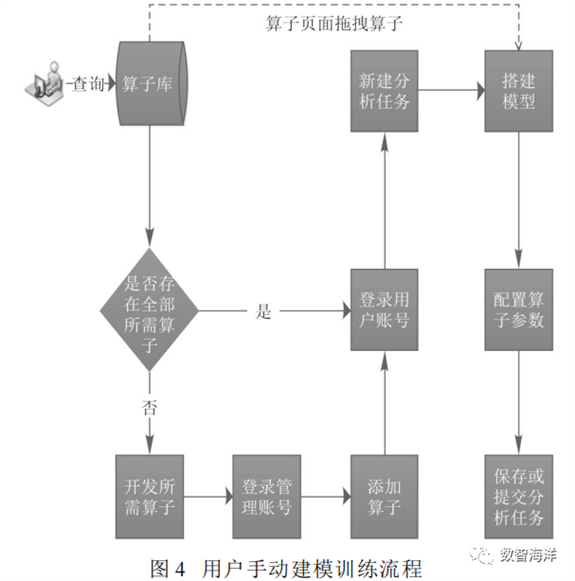

用戶手動建模訓練是用戶使用大數據分析服務進行自己業務的模型搭建，對數據進行分析和處理的流程。根據具體需求，用戶可以自定義算子然后再通過拖拽算子的方式手動構建模型。操作流程如圖4所示。
3.2 應用自動化訓練
大數據分析服務對外提供統一的Rest接口，主要有訓練和預測、分析和算子調用3種應用場景。
1)訓練和預測
訓練時，應用端通過接口1和接口2得到數據集和模板列表，選擇數據集和模板;然后通過接口3提交返回的數據集id和模板id;分析服務接收后進行參數校驗，返回參數正確或者錯誤，同時啟動模板調用數據，進行模型訓練;最后通過接口4定時查詢訓練模型結果是否產生。分析服務去數據庫中查詢結果，返回結果未生成，或者返回訓練好的模型。

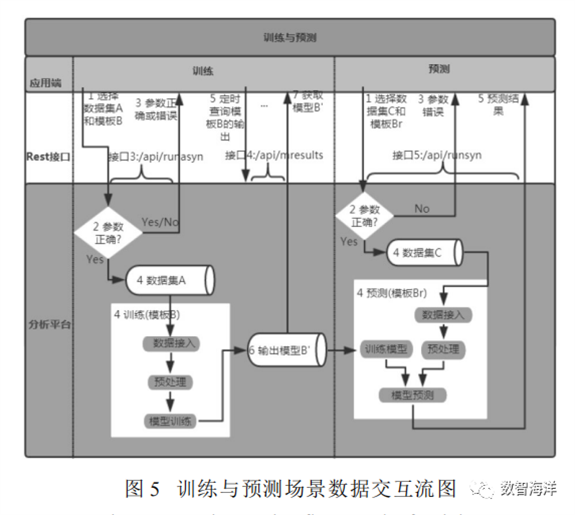

預測時，應用端通過接口1和接口2獲取數據集和模板列表，選擇數據集和模板;然后通過接口5提交返回的數據集id和模板id;分析服務接收后進行參數校驗，參數錯誤則返回參數錯誤信息，正確則調用模板，輸入數據集和訓練好的模型，得到預測結果并返回給應用端。訓練與預測場景的數據交互流如圖5所示。
2)分析

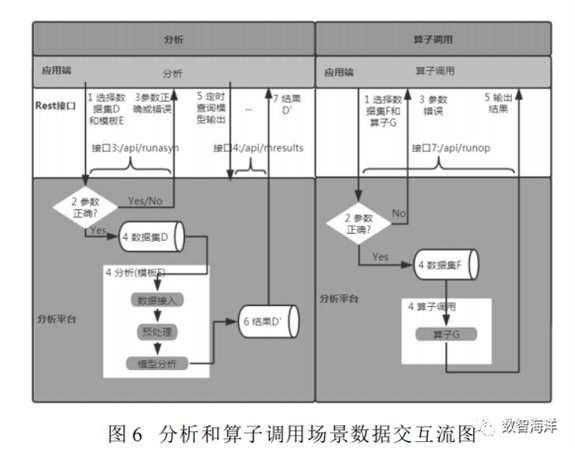

應用端通過接口1和接口2獲取數據集和模板列表;然后通過接口3發送數據集id和模板id;分析服務檢查參數是否正確，并返回正確與否，如果參數正確，調用模板和數據集進行分析;最后通過接口4定時查詢分析結果是否產生。分析服務返回分析結果未產生信息，或者返回分析結果。分析場景數據流如圖6(左)所示。
3)算子調用
應用端調用接口1和接口6獲取數據集和算子列表，選擇數據集和算子;調用接口7發送數據集id和算子id;分析服務檢查參數是否正確，錯誤則返回參數錯誤，正確則調用算子和數據集，運行后的結果返回給應用端。算子調用數據流如圖6(右)所示。
04 子系統設計
4.1 多源異構引接匯聚子系統

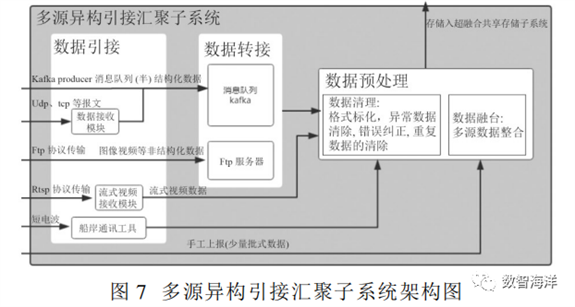

多源異構引接匯聚子系統主要由數據引接、數據轉接和數據預處理3部分組成，用于將各種實時或者歷史多源異構數據接入到大數據分析服務的存儲模塊中。數據轉接模塊將數據轉存到kafka組件和ftp文件系統里實現本地持久化;數據預處理模塊將暫存的數據獲取后經過數據清理和數據融合，得到格式規范的數據，然后存入超融合共享存儲子系統。多源異構引接匯聚子系統架構如圖7所示。
4.2 海洋大數據治理子系統
海洋大數據治理子系統包含元數據管理、數據質量管理、數據標準等，用于提升異構環境下海洋數據(海洋環境、海洋目標、風力發電設備運行數據、船舶動力數據、水下裝備運行效能數據、JJ適配性數據、海洋資源探測)的管理水平和使用效率。海洋大數據治理子系統架構圖如圖8所示。
4.3 超融合共享存儲子系統

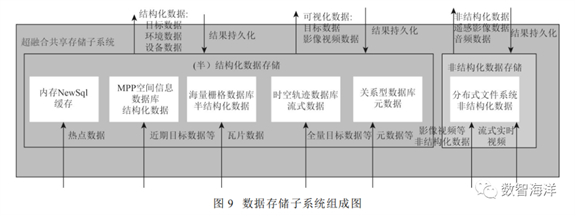

超融合共享存儲子系統針對多源異構數據在存儲上的多樣性特征，實現了對海量多源數據的引接、存儲、管理和組織。其底層支持結構化、半結構化數據的承載組織，將結構化數據存儲在本地關系數據庫或分布式存儲系統中，將非結構化數據存儲在共享文件系統中，并對數據的存儲進行優化，使數據存儲子系統具備并發訪問性能及存儲規模的強可擴展性。數據存儲子系統架構如圖9所示。
4.4 海洋大數據分析子系統
海洋大數據分析子系統對多元異構數據進行分析建模處理，主要包括3個部分：大數據分析服務、高性能計算服務和可視化分析服務。
1) 大數據分析服務
大數據分析服務是一個自助式建模分析服務，利用數據挖掘、機器學習、包括深度神經網絡等分析技術對相應數據集進行挖掘建模。服務架構主要分為3層，最底層的是一個由HDFS，MapReduce和Spark等大數據框架組成的一個大數據引擎;中間層是一個算子庫，服務提供高效豐富、支持分布式的算子，并提供統一的對外提供服務接口方式，支持上層應用;最上層是一個大數據可視化建模應用層，用戶可通過創建、配置、提交和監督來搭建自己的業務邏輯和分析模型，并且支持列表、折線圖、柱狀圖和餅圖等多種形式的分析結果展示及保存。
大數據分析服務的架構如圖10所示。

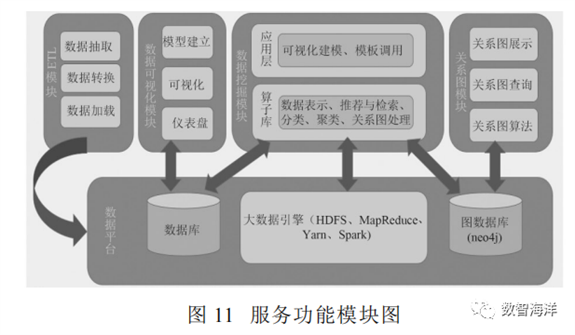

大數據分析服務模塊由數據管理、分析任務管理、系統管理、ETL模塊、算子庫、數據可視化模塊構成，如圖11所示。
2) 高性能計算服務

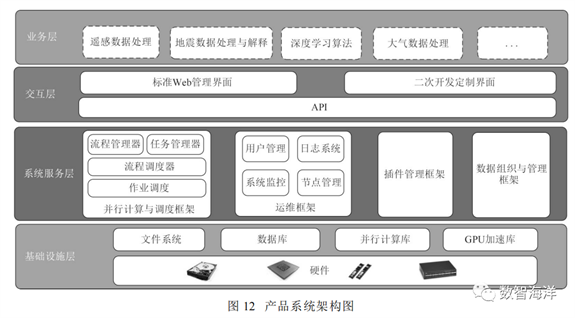

高性能計算(HPC)服務是一個軟硬件一體的架構，采用存算一體化、混合異構計算等多種并行策略，結合深度學習等手段實現海量數據全自動、高效率、高精度的快速處理和智能分析解譯，實現海量數據快速處理和實時響應，如圖12所示。

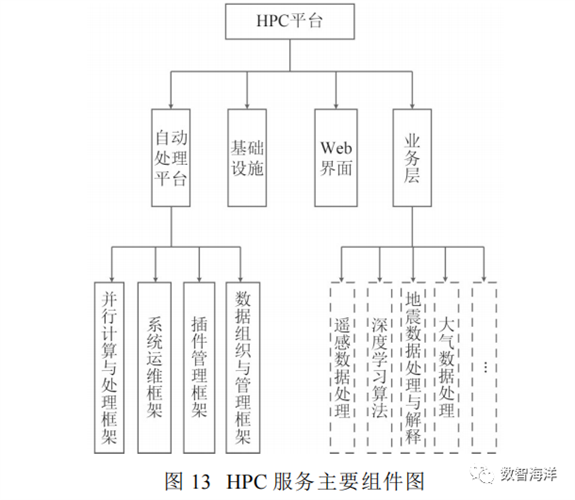

HPC服務的主要組件如圖13所示。
3) 可視化分析服務

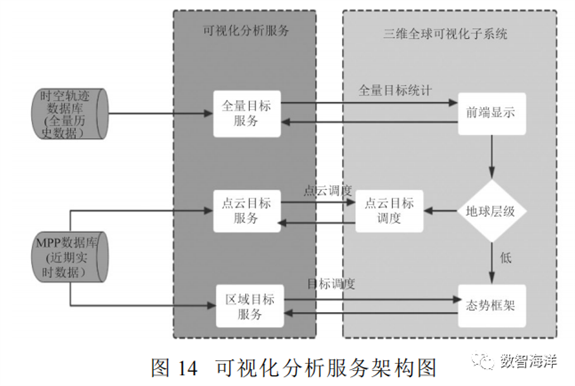

可視化分析服務為三維全球可視化子系統提供數據處理的功能，服務架構如圖14所示。
4.5 行業分析子系統
通過數據挖掘、分析處理、云計算等技術，以多源異構海洋與船舶數據的存儲與管理、海洋與船舶高通量實時流數據處理、目標關聯與異常預警、海上航線智能規劃、船舶動力裝備故障自動診斷與趨勢分析、海洋與船舶動態目標高效渲染及實時展示等實際應用技術，形成船舶裝備和航行信息保障、水下裝備環境適應性保障、軍民融合海洋信息綜合保障以及風力發電綜合保障等行業應用專用分析模型庫，為同類行業應用研制提供可復用的行業專用模型資源保障。
4.6 多維數據可視化子系統
1)基于組件圖表動態監視可視化

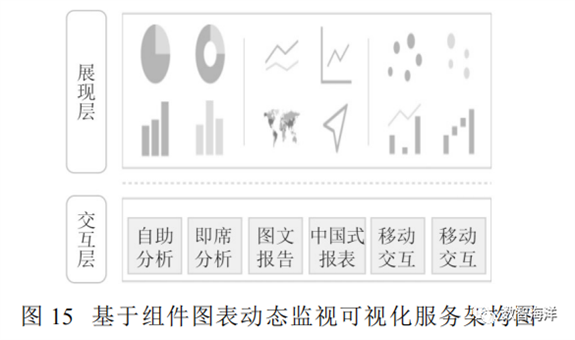

在分布式計算的基礎上，封裝可視化分析算子、可視化圖形組件、可視化交互組件等，使得所有分析功能、展示方式以拖拽式開發，所見即所得。利用PC機、大屏等終端，通過瀏覽器即可實現訪問和分享?？傮w架構如圖15所示。
2)三維全球可視化

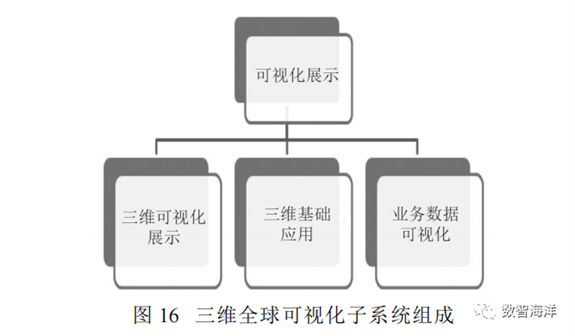

三維全球可視化子系統基于地理空間可視化技術，采用“服務+插件”的架構，封裝標準的三維渲染可視化引擎，實現數據、行業產品數據的接入、渲染、分析和可視化功能。三維全球可視化子系統包括三維可視化支撐、三維基礎應用和業務數據可視化3個模塊組成，如圖16所示。

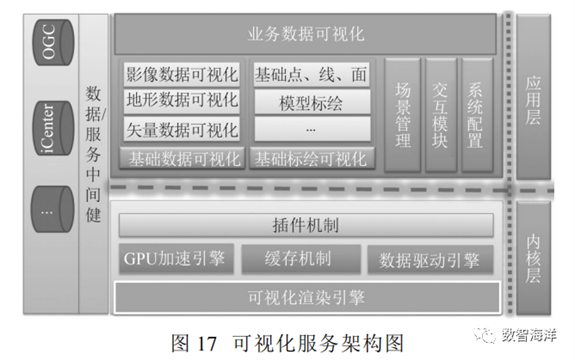

可視化展示子系統服務以GEOVIS iExplorer空天大數據可視化服務為基礎，其架構主要包括引擎層、框架層和應用層，如圖17所示。
其中引擎層用于創建三維、實現各種數據、符號、圖形等在三維球上繪制;服務層實現框架集成、界面配置、工具擴展、數據調度、交互控制以及數據緩存優化機制等;應用層在引擎層、服務層的基礎上，構建基礎應用，實現了基礎數據可視化、專題數據可視化、空間分析、基礎標繪等功能，以及在此基礎上構建應用系統的能力。
4.7 統一訪問門戶子系統

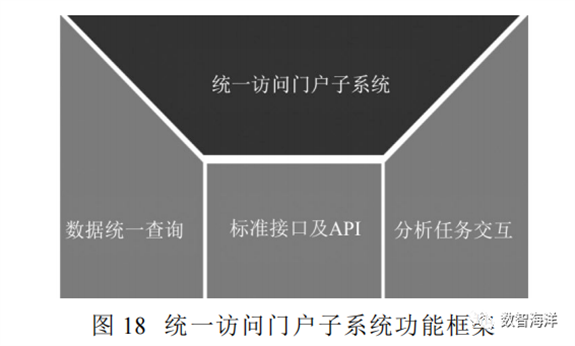

統一訪問門戶平臺將各種分散的、異構的常用應用和數據資源集成到信息管理平臺之上，并以統一的用戶界面提供給用戶，為用戶提供一個支持信息訪問、傳遞、以及協作化一站式個性化服務的統一門戶平臺。統一訪問門戶子系統可實現數據統一查詢、分析任務交互和標準接口及API等服務，如圖18所示。
05 關鍵技術及解決途徑
5.1 多源異構數據超融合共享存儲
1) 結構化數據存儲

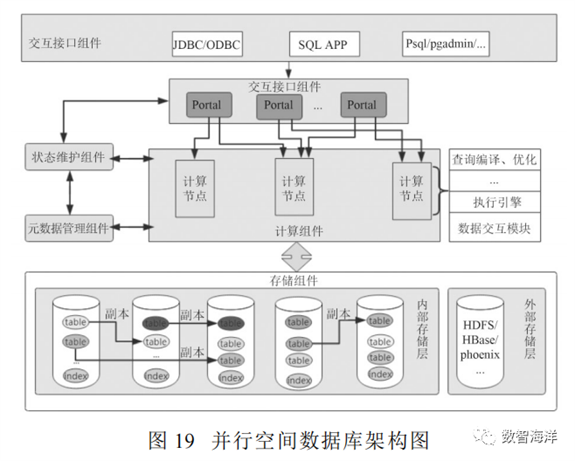

大規模并行空間信息數據庫通過MPP架構實現了數據的分載及計算的并行加速;同時通過對傳統關系數據庫計算引擎擴展，可內置支持對GIS及空間數據的豐富計算函數UDF，同時在語法上支持SQL標準，并兼容OLAP即席分析模式。并行空間數據庫架構分層由交互接口組件、狀態維護組件、元數據管理組件、計算組件和存儲組件組成，如圖19所示。
2) 非結構化數據存儲
非結構化數據的存儲通過超融合共享存儲系統實現，其主要提供分布式文件系統功能。用來存儲大規模遙感影像、音視頻、中間處理結果數據、第三方數據源等非結構化數據，同時還可作為大規模并行空間信息數據庫、海量柵格數據庫、歷史軌跡數據庫及第三方Hadoop及Spark等大數據計算服務的底層存儲，與文件存儲拉通，共享命名空間及存儲資源池，形成同一套硬件支撐多個應用出口的融合存儲能力。
3) 半結構化數據存儲

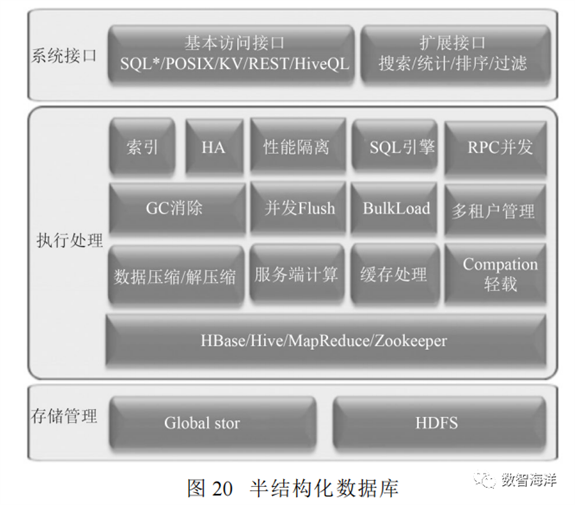

對于專題數據庫中大量的文本數據、消息類數據、日志數據、配置數據等弱結構化數據或freeschema類數據，其存儲格式可為文本文件、xml文件或json數據串，相比數據庫表其數據格式更為靈活，相比音視頻、圖片等非結構化數據其又是可解析的。針對此類廣泛存在的半結構化數據，本項目采用分布式KV列式數據庫進行存儲。本數據庫技術優勢主要體現在多維索引SQL適配上，圖20為KV數據庫具備的關鍵技術特性。
5.2 高通量實時流數據處理

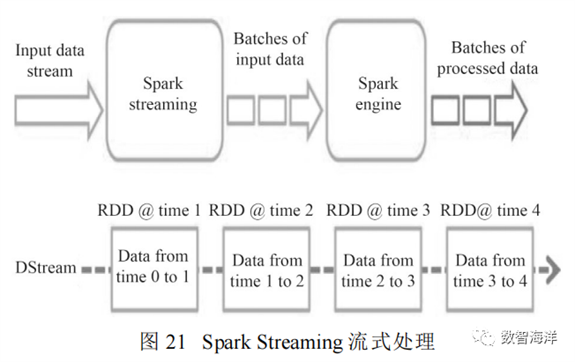

使用Spark Streaming分布式的大數據實時計算框架，提供動態、高吞吐量的、可容錯的流式數據處理?？梢詮亩鄠€數據Kafka，F(xiàn)lume，Kinesis，Twitter，Tcp scokets中獲取數據，然后使用復雜的算法和高級的函數算子如map，reduce，join，window，進行數據處理加工。最后可以將處理后的數據輸出到文件系統，數據庫，和可視化界面，同樣也可以在數據流上使用機器學習和圖形計算算法。Spark Streaming同Spark sql一樣在核心RDD上封裝一種數據集DStream，用于適應實時計算的特點，類似于Spark sql的Dataset和DataFrame用于方便交互式查詢操作，如圖21所示。
5.3 高并發接口訪問保障
高并發接口訪問保障的實現通過2個層面來實現，一個是Nginx對訪問接口的負載均衡管理，另一個是并發多線程處理任務機制。
1)Nginx負載均衡

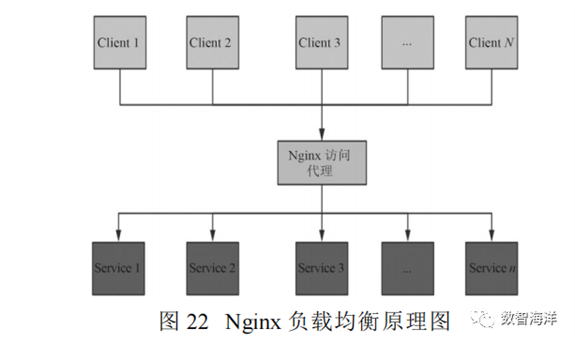

Nginx動態負載均衡通過對于后端接口服務集群的狀態監測，量化不同接口服務的性能差異來周期性調整服務器的比重，實現訪問接口分配權重的動態調整。負載均衡的原理如圖22所示。
2)并發多線程處理任務

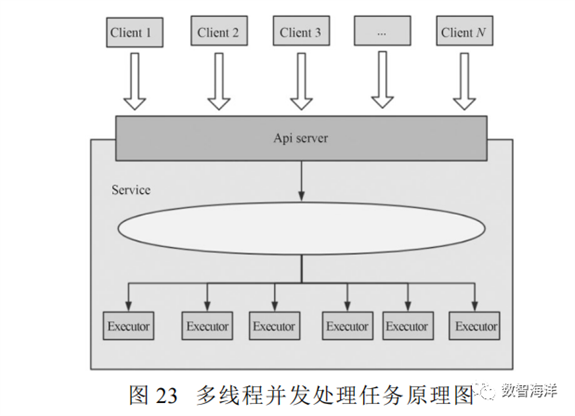

數據分析服務后端對于高并發的接口訪問請求會啟動多線程去處理任務作業，每一個線程都會處理一個訪問請求生成的任務。在內存等硬件資源足夠情況下，線程數足夠支持高并發訪問接口產生的任務，這些線程將按照順序拿到CPU資源執行。原理如圖23所示。
3)彈性資源調度機制
使用YARN資源調度器，通過隊列、優先級設置以及資源分配原則對資源分配進行管理。
06 結 語
本文構建了一種海洋大數據智能分析系統，該系統具有如下優勢特征：
1)多源異構引接匯聚子系統具有可擴展性，子中心數量、數據種類都可以擴展;
2)海洋領域行業分析子系統包括船舶裝備和航行信息保障行業分析模型模板、水下裝備環境適應性保障行業分析模型模板、海洋信息綜合保障行業分析模型模板、風力發電綜合保障行業分析模型模板，并且行業分析模板具有可擴展性，領域分析算法可以進一步進行擴充集成，同一算法可具備多個版本;
3)領域自助建模工作跟外部應用訪問可無縫銜接，領域構建的特定模型保存在領域分析子系統中，外部應用系統直接可以授權共享方式請求模型訪問分析并獲得執行結果;
4)所有海洋領域數據和分析算法，外部應用可以在源代碼中通過API接口調用發生進行訪問，降低應用訪問難度。
