該標準規定了海上風電柔性直流送出控制與保護系統(以下簡稱“系統”)的構成、技術要求、試驗方法及檢驗規則等方面技術要求。
1. 標準起草單位及主要起草人
（1）起草單位
許繼集團有限公司、哈爾濱電工儀表研究所有限公司、中國能源建設集團廣東省電力設計研究院有限公司、中國電建集團華東勘測設計研究院有限公司、國網浙江省電力有限公司電力科學研究院、北京四方繼保自動化股份有限公司、中國西電集團西安端怡科技有限公司、云南電網有限責任公司等。
（2）主要起草人
曹森、吳慶范、宋延濤、劉繼權、楊林剛、王霄鶴、許烽、司喆、李少華、束洪春、涂仁川、郝俊芳、范雪峰、高鑫、陳世舉、李金榮、代志剛。
2. 標準制定背景
在“雙碳”目標下，以新能源為主體的新型電力系統快速構建，海上風電具有不占用土地、靠近沿海經濟發達地區負荷中心、經濟性好等優勢，得到良好應用。隨著海上風電由近海向遠海、大容量發展，采用柔性直流送出比傳統的交流送出方式具有更好的技術優勢和經濟性，正在成為新的重要方向，控制與保護系統是海上風電柔性直流送出的核心設備，功能多、要求高，開展標準制定工作迫在眉睫。
本標準作為國內首個海上風電柔性直流送出控制與保護系統技術規范，規范行業中海上風電柔性直流送出控制與保護系統的構成、技術要求、試驗方法和檢驗規則，有效促進海上風電柔性直流送出控制與保護系統設計的規范化，提升行業的整體水平。
3. 標準主要內容
（1）范圍
本標準規定了海上風電柔性直流送出控制與保護系統(以下簡稱“系統”)的構成、技術要求、試驗方法及檢驗規則。
本標準適用于兩端換流站的海上風電柔性直流送出工程的設計、制造、試驗和使用。
（2）規范性引用文件
本標準主要引用的文件主要包括：
GB/T 2423.17 電工電子產品環境試驗 第2部分：試驗方法 試驗Ka：鹽霧
GB/T 4208—2017 外殼防護等級(IP代碼)
GB/T 7261—2016 繼電保護和安全自動裝置基本試驗方法
GB/T 13498—2017 高壓直流輸電術語
GB/T 13730 地區電網調度自動化系統
GB/T 37015.1—2018 柔性直流輸電系統性能 第1部分：穩態
GB/T 37015.2—2018 柔性直流輸電系統性能 第2部分：暫態
GB/T 51381—2019 柔性直流輸電換流站設計標準
DL/T 860(所有部分) 變電站通信網絡和系統
DL/T 1193—2012 柔性輸電術語
DL/T 1526—2016 柔性直流輸電工程系統試驗規程
DL/T 1778-2017 柔性直流保護和控制設備技術條件
（3）術語及定義
本標準主要引用了GB/T 13498-2017和DL/T 1193-2012中界定的術語和定義。
（4）系統構成

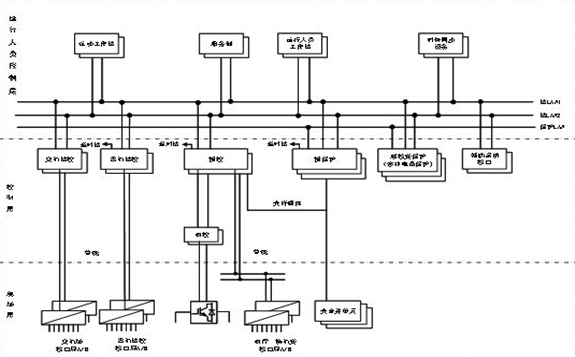

系統采用分層分布式結構，根據功能和控制級別劃分為：運行人員控制層、控制層、現場層,各層間及同層的不同設備通過網絡總線相互連接。系統構成如下圖所示。
圖1 系統結構示意圖
（5）技術要求
本標準的技術要求包括系統功能要求、系統環境要求、電磁兼容要求、機械結構與外觀要求、系統性能要求。
系統級與站級控制功能應配置雙極控制功能、控制位置的選擇、控制模式轉換控制、聯鎖功能、順序控制、啟動控制、停運控制、與穩控系統的配合、交流系統故障穿越控制、直流耗能控制和控制系統冗余切換。
機械結構與外觀要求海上換流站設備屏柜預留火探管滅火系統的接口及安裝位置。
（6）試驗方法

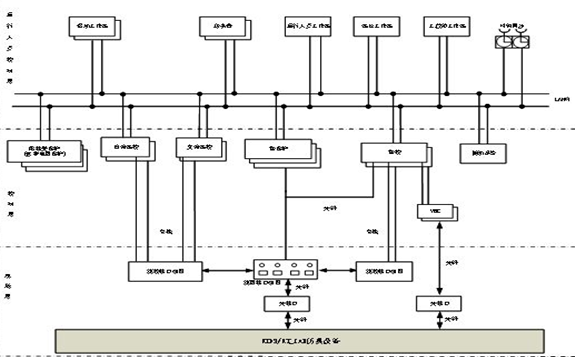

本標準的試驗方法包括系統功能試驗、系統環境試驗、電磁兼容試驗、機械結構與外觀試驗、系統性能試驗。構建控制保護系統與RTDS或RT-LAB的閉環仿真試驗平臺，進行系統功能試驗，動模仿真試驗平臺如下圖所示。
圖2 動模仿真試驗平臺示意圖
（7）檢驗規則
本標準的檢驗規則包括檢驗分類和檢驗項目。
4. 標準制定效益
該標準規范了海上風電柔性直流送出控制與保護系統，該標準效益主要體現在：
（1）填補行業空白 。聚焦海上風電柔性直流送出控制與保護系統技術，實現技術要求標準化、試驗要求規范化。
（2）推動海上風電產業升級 。推動海上風電向大規模、長距離輸電方向快速發展，實現產業優化升級。
（3）助力雙碳目標 。規范海上風電柔性直流送出控制與保護系統，實現大容量清潔能源消納，助力實現碳達峰、碳中和目標。
